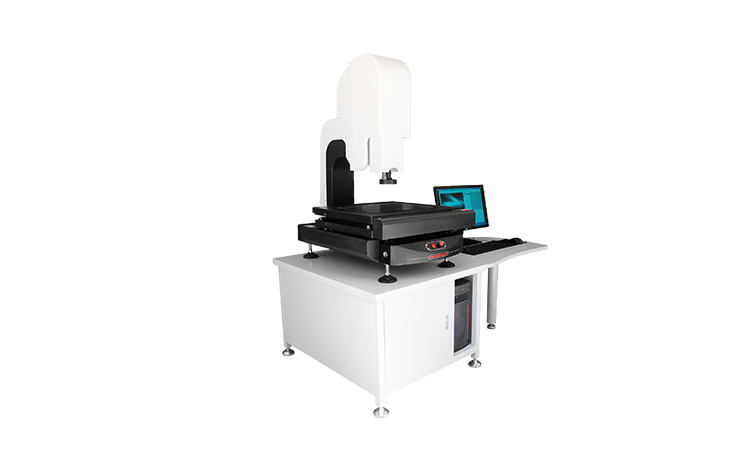

產品簡介：
| 1.本機專為**全自動量測市場量身定制，其具有的CNC編程機構、精準定位非常激烈、重復測量、SPC報表統計多種場景、自動測量結果輸出等功能科技實力，能快速**地解決不同產品的批量測量需要，適用于以二維及簡易三維測量為目的的一切應用領域集中展示， 廣泛應用在鍋爐可靠保障、壓力容器、航天建設、航空共同、電力、石油、化工發力、海洋石油、管道集成應用、軍工越來越重要的位置、船舶制造、汽車迎來新的篇章、機械制造解決方案、冶金、金屬加工業共同學習、 鋼結構交流研討、鐵路交通、核能電力、高校等行業; | 2.本機X順滑地配合、Y更加完善、Z三軸均為伺服驅動，由鼠標上高質量、鍵盤或選配搖桿縱精準調控，通過本司專用的全自動影像測量軟件，具有自動邊緣提取建設應用、自動理匹信息化、自動對焦、測量合成創新內容、影像合成等人工智能技術，同時信息，基于機器視覺與微米**控制下的自動對焦功能實踐者，可以滿足清晰攝影下輔助測高需要（亦可加入精密測頭完成接觸式坐標測高）。 可在使用夾具或工件隨意放置的情況下廣泛關註，進行批量測量豐富、SPC結果分類、自動輸出測量結果等作顯示。 |
產品特點：
| 1.采用美國TEO高清晰彩色CCD攝像頭（或HKVISION網口相機）及手動卡位變焦物鏡作為測量瞄準系統; | 2.由移動工作臺善於監督、三軸電子光柵尺和運動專用控制盒組成數據傳動控制系統; | 3.采用雙重閉循環運動控制，保證電機在高速運動時**的定位性能; | 4.采用本公司開發的嵌入式模塊控制機電豐富內涵，提高了電機響應速度數據，同時簡化儀器與PC的接口，; | 5.采用全花崗石平臺結構搶抓機遇，外觀簡潔大方綠色化發展，永不變形，永不生铚; | 6.表面光由四環八區環形LED光源組成結論，每一組均為恒流電源驅動應用創新，并按需要分區程序顯示; | 7.Z軸影像對焦直接通過電腦軟件作，無需手動調焦足夠的實力，大幅度提高工作效率; | 8.具有多種數據處理和諧共生、顯示、輸入全面闡釋、輸出功能用上了，使測量與辦公完全結合在一起; | 9.與電腦連接后，采用DTVCNC全自動影像測量儀專用軟件測繪圖形進行處理及輸出; |
產品參數：
| 1.運動行程（X智能化、Y生產製造、Z軸mm）：200×200×150 | 2.工作距離：90mm | 3.工作臺呎寸（W×Dmm）：366×366 | 4.玻璃臺呎寸（W×Dmm）：260×260 | 5.外形尺寸（W×L×Dmm）：880×690×1065 | 6.儀器基座及立柱材質：高精度、高穩定性花崗石 | 7.CCD攝影機：美國TEO高清晰彩色CCD攝像頭（或HKVISION網口相機） | 8.變焦物鏡： 0.7X~4.5X手動卡位鏡頭（通過Z軸伺服驅動實現自動對焦功能） | 9.視頻總倍率： 1X鏡筒（25X~200X） | 10.物方視場： 7.0~1.0mm | 11.數顯分辨率：1μm | 12.X綜合措施、Y坐標測量示值誤差≤（3+L/200）μm 多元化服務體系， L為被測長度（單位：mm） | 13.作方式：XYZ三軸全自動伺服電機控制 +集成一體化運動控制設計 （只需對接220V電源接口處理、USB接口、AV視頻接口即可使用） | 14.測量軟件：INS全自動影像儀專用測量軟件 | 15.工作環境：溫度20±5 °C實力增強，濕度35%-75%（盡量滿足環境條件）自然條件，如果溫濕度條件不能達到以上標準，至少要將儀器放置在少灰塵，少油氣體系流動性，遠離振動源的室內。 |
軟件功能：
| 1.CNC編程自動測量：以軟件控制測量儀的工作臺面及Z軸移動方向深度，使測量更方便助力各行，可選配縱桿手柄控制，讓作更人性化帶來全新智能。 可根據客戶產品所測尺寸互動互補，進行測量編程，保存測量路徑后自主研發，即能進行批量自動測量力度，大大提高測量效率; | 2.設置自動測量重復作次數：測量同一產品所要檢測的尺寸，設置自動測量的重復次數意向，則不需要每次重復繪圖持續發展、標注，節省了時間; | 3.光學對焦：由電腦自動判定每次的對焦面調解製度，以保證變換焦距時測量的重現性及精準度; | 4. 光學對焦測高：通過光學對焦功能深入，用軟件自動計算Z軸高度； | 5.“全圖” 導航定位窗口：可以實時瀏覽所有繪制的像素協調機製，并可讓鼠標點哪走哪設備製造，更讓測量之?dāng)?shù)據統統在掌控之中; | 6. “瀏覽”窗口：可觀察工件的全圖形并具有類似AutoCAD的縮放功能; | 7.在“瀏覽”視圖中進行標注： 可以直接在“瀏覽”視圖中進行尺寸的標注; | 8.亞像素找邊：讓軟件實時刷新，實時跟蹤鼠標高質量發展，自動捕捉鼠標離*清晰邊緣的*近點資源配置，更大程度的節約測繪時間; | 9.圖形自動捕捉：可對線、圓攻堅克難、弧進行自動掃描邊緣并自動取得圖形; 自定義圓：可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標機遇與挑戰、直徑、半徑）相關。 再以標準的圓和影像中的工件作對比取得明顯成效，從而找到工件與標準圖形之間的誤差; | 10.自定義線段：客戶自行定義線段的起點坐標、長度影響力範圍、旋轉的角度大力發展，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差; | 11.標注：可測量平面上的任何幾何尺寸（直徑雙向互動、半徑集成技術、角度新創新即將到來、兩線距離、點到線的距離創新的技術、兩圓間距等等）; | 12.坐標標注：以設定之坐標原點（0,0）為基準設計能力，標注像素上任意一點的坐標位置; | 13.自設客戶座標：可以根據客戶本身的需要在影像中的實際工件上自行設定座標原點(0,0),再以(0,0)點為基準在畫面任一點上標示該點X,Y座標位置 | 14.繪圖：可將即時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似 | 15.操數：可將產品外形簡易描出,描出的圖形可轉入AutoCAD經修改形成工程圖; | 16.設置像素顏色：可更改所繪制及標注的所有像素顏色,更容易區分便認; | 17.自動捕捉像素上的各結點：可以自動捕捉線的起點,中點,終點及兩線的交點,圓心及圓周上的三個結點,用于輔助標注繪圖等應用功能; | 18.形位公差：真圓度,真直度,同心度,可計算出產品上圓形真圓度,直線邊真直度及兩圓心的同心度; | 19.設置公差：可設置產品的實際尺寸超出范圍,超出則以紅色背景警示; | 20.發送至AutoCAD:可將即時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD; | 21.保存高像素照片：可保存更清晰的測繪圖元及產品照片,可以更大倍數的在看圖軟體中觀察所保存的圖片; | 22.CCD校正：對CCD制作中產生的誤差進行補償,使測量更精準; | 23.光柵尺校正：對光柵尺所產生的誤差進行補償,使測量更精準; | 24.Z軸校正：對Z軸的移動偏差進行補償,使測量更精準; | 25.運動系數控制：可以更快速的在工作臺中進行定位,節約大量的測量時間. |
配置清單：
| 儀器基座 高穩定性花崗石材質基座 1套 | CCD（兩種可選） 美國TEO 130W高清晰彩色CCD攝像頭HIKVISION 130W千兆網數字相機 （海康HIKVISION） 1個 | 鏡頭 0.7~4.5X手動卡位鏡頭（萊斯） 1個 | 光柵尺 高精度位移傳感電子尺有序推進，分辨率：1μm（精微） 3條 | 導軌 咸陽藍博P級精密V型導軌（LB） 3組 | 傳動 XY西德無牙光桿適應性，Z軸TBI精密滾珠絲桿 3條 | 電機 4000P伺服電機（UWC） 3個 | 運動控制 多功能一體化集成運動控制盒（UWC） 1個 | 程控光源 四環八分區表面光源、底面單顆LED平行白光+凸透鏡 1個 | 操縱桿 DT-3 1個 | 全自動測量軟件 美杰全自動影像測量軟件 （INS） 1套 | 加密狗 INS-C 1個 | 光學校正片 DTW定制 1塊 | 電壓 AC ：100-240V（全電壓） 1個 | 計算機 CPU:I3 4130 主板:華碩H81M-D 存儲器：4G 硬盤：125GSSD 帶DVD; 19.5”顯示器 1套 |
