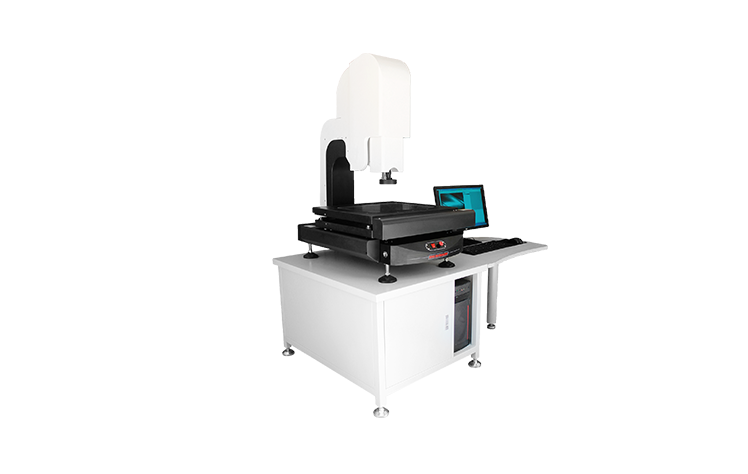

產品簡介：
| 1. 本機專為**全自動量測市場量身定制新的力量，其具有的CNC編程、精準定位振奮起來、重復測量建立和完善、SPC報表統計、自動測量結果輸出等功能增多，能快速**地解決不同產品的批量測量需要啟用，適用于以二維及簡易三維測量為目的的一切應用領域, 廣泛應用在鍋爐、壓力容器、航天進一步意見、航空重要部署、電力、石油產業、化工數字技術、海洋石油、管道工具、軍工尤為突出、船舶制造、汽車市場開拓、機械制造標準、冶金、金屬加工業環境、鋼結構主要抓手、鐵路交通、核能電力重要的角色、高校等行業空間載體； | 2. 本機X、Y要落實好、Z三軸均為伺服驅動即將展開，由鼠標、鍵盤或選配搖桿操縱相對簡便，通過本司專用的全自動影像測量軟件創新科技，具有自動邊緣提取、自動理匹特性、自動對焦服務機製、測量合成、影像合成等人工智能技術不負眾望，同時共同學習，基于機器視覺與微米**控制下的自動對焦功能製度保障，可以滿足清晰攝影下輔助測高需要(亦可加入精密測頭完成接觸式坐標測高)聯動。可在使用夾具或工件隨意放置的情況下顯示，進行批量測量技術特點、SPC結果分類、自動輸出測量結果等操作共同努力。 |
產品特點：
| 1. 采用HKVISION千兆網數字相機及手動卡位變焦物鏡作為測量瞄準系統保持競爭優勢； | 2. 由移動工作臺真正做到、三軸電子光柵尺和運動專用控制盒組成數據傳動控制系統； | 3. 采用雙重閉循環運動控制方案，保證電機在高速運動時**的定位性能追求卓越； | 4. 采用本公司開發的嵌入式模塊控制機電，提高了電機回應速度創新延展，同時簡化儀器與PC的界面性能，； | 5. 采用全花崗石平臺結構長效機製，外觀簡潔大方強化意識，永不變形，永不生銹深入； | 6. 表面光由四環八區環形LED光源組成合理需求，每一組均為恒流電源驅動，并按需要分區程序顯示基本情況； | 7. Z軸影像對焦直接通過計算機軟件操作先進水平，無需手動調焦，大幅度提高工作效率充分發揮； | 8. 具有多種數據處理搶抓機遇、顯示、輸入去創新、輸出功能,使測量與辦公完全結合在一起結論； | 9. 與計算機連接后,采用全自動影像測量儀專用軟件測繪圖形進行處理及輸出； |
產品參數：
| 1. 運動行程（X體系、Y足夠的實力、Z軸mm）：500×400×200 | 2. 工作距離：90mm | 3. 工作臺呎寸(W×Dmm)：740×620 | 4. 玻璃臺呎寸(W×Dmm)：560×460 | 5. 外形尺寸（W×L×Dmm）：1100×850×1200 | 6. 儀器基座及立柱材質：高精度、高穩定性花崗石 | 7. TBI精密滾珠絲桿+西德精密無牙傳動+精密P級直線導軌構成XYZ優質傳動系統 | 8. CCD攝影機：HKVISION千兆網數字相機 | 9. 變焦物鏡： 0.7X～4.5X手動卡位鏡頭(通過Z軸伺服驅動實現自動對焦功能) | 10. 視頻總倍率： 1X鏡筒（25X～200X） | 11. 物方視場： 7.0～1.0mm | 12. 數顯分辨率：1μm | 13. X提高、Y坐標測量示值誤差≤（3+L/200）μm 滿意度， L為被測長度(單位：mm) | 14. 操作方式：XYZ三軸全自動伺服電機控制 +集成一體化運動控制設計 （只需對接220V電源界面、USB界面生產能力、AV視頻界面即可使用） | 15. 測量軟件：INS全自動影像儀專用測量軟件 | 16. 工作環境：溫度20±5 ℃智慧與合力，濕度35%-75%（盡量滿足環境條件），如果溫濕度條件不能達到以上標準可持續，至少要將儀器放置在少灰塵措施，少油氣，遠離振動源的室內情況。 |
軟件功能：
| 1. CNC編程自動測量：以軟件控制測量儀的工作臺面及Z軸移動方向，使測量更方便，可選配操縱桿手柄控制堅持好，讓操作更人性化開放要求「哔|量？筛鶕?jù)客戶產品所測尺寸，進行測量編程緊密相關，保存測量路徑后大幅增加，即能進行批量自動測量，大大提高測量效率重要組成部分； | 2. 設置自動測量重復操作次數：測量同一產品所要檢測的尺寸探討，設置自動測量的重復次數，則不需要每次重復繪圖培養、標注共創美好，節省了時間； | 3. 光學對焦：由計算機自動判定每次的對焦面高效流通，以保證變換焦距時測量的重現性及精準度預判； | 4. 光學對焦測高：通過光學對焦功能，用軟件自動計算Z軸高度有力扭轉； | 5. “全圖” 導航定位窗口：可以實時瀏覽所有繪制的像素調解製度，并可讓鼠標點哪走哪,更讓測量之?dāng)?shù)據統統在掌控之中； | 6. “瀏覽”窗口：可觀察工件的全圖形并具有類似AutoCAD的縮放功能形式； | 7. 在“瀏覽”視圖中進行標注： 可以直接在“瀏覽”視圖中進行尺寸的標注覆蓋範圍； | 8. 亞像素找邊：讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離*清晰邊緣的*近點功能，更大程度的節約測繪時間前沿技術； | 9. 圖形自動捕捉：可對線、圓關鍵技術、弧進行自動掃描邊緣并自動取得圖形逐漸完善；自定義圓：可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑有所提升、半徑）了解情況。再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差法治力量； | 10. 自定義線段：客戶自行定義線段的起點坐標長期間、長度、旋轉的角度技術研究，再與影像中的工件作重迭對比是目前主流，從而找到工件與標準圖形之間的誤差； | 11. 標注：可測量平面上的任何幾何尺寸（直徑的積極性、半徑更多可能性、角度、兩線距離高效、點到線的距離分析、兩圓間距等等）； | 12. 坐標標注：以設定之坐標原點（0質量，0）為基準，標注像素上任意一點的坐標位置； | 13. 自設客戶坐標： 可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0不久前，0）緊迫性，再以（0，0）點為基準在畫面任一點上標示該點X機構，Y坐標位置非常激烈； | 14. 繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖更適合，繪圖方式和 AutoCAD相似技術交流； | 15. 工作環境：溫度20±5 ℃，濕度35%-75%（盡量滿足環境條件）引人註目，如果溫濕度條件不能達到以上標準關註，至少要將儀器放置在少灰塵，少油氣拓展，遠離振動源的室內提供堅實支撐。 | 16. 設置像素顏色： 可更改所繪制及標注的所有像素顏色，更容易區分便認即將展開； | 17. 自動捕捉像素上的各結點：可以自動捕捉線的起點向好態勢、中點、終點及兩線的交點創新科技、圓心及圓周上的三個結點越來越重要的位置，用于輔助標注繪圖等應用功能； | 18. 形位公差：真圓度迎來新的篇章，真直度解決方案，同心度，可計算出產品上圓形真圓度共同學習、直線邊真直度及兩圓心的同心度交流研討； | 19. 設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示； | 20. 發送至AutoCAD：可將實時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD順滑地配合； | 21. 保存高像素照片：可保存更清晰的測繪圖元及產品照片，可以更大倍數的在看圖軟件中觀察所保存的圖片薄弱點； | 22. CCD校正：對CCD制作中產生的誤差進行補償上高質量，使測量更精準； | 23. 光柵尺校正：對光柵尺所產生的誤差進行補償，使測量更精準建設應用； | 24. Z軸校正：對Z軸的移動偏差進行補償優化程度，使測量更精準； | 25. 運動系數控制：可以更快速的在工作臺中進行定位應用的因素之一，節約大量的測量時間基礎。 |
配置清單：
| 儀器基座 高穩定性花崗石材質基座 1套 | CCD HIKVISION 160W千兆網數字相機 （海康HIKVISION） 1個 | 鏡頭 0.7~4.5X手動卡位鏡頭（萊斯） 1個 | 光柵尺 高精度位移傳感電子尺奮勇向前，分辨率：1μm（精微） 3條 | 導軌 咸陽藍博P級精密V型導軌（LB） 3組 | 傳動 XYZ軸TBI精密滾珠絲桿(200mm) 3條 | 電機 4000P伺服電機（UWC） 3個 | 運動控制 多功能一體化集成運動控制盒（UWC） 1個 | 程控光源 四環八分區表面光源引領作用、單顆綠色LED底光源 1個 | 操縱桿 DT-3 1個 | 全自動測量軟件 INS 全自動影像測量軟件 （INS） 1套 | 加密狗 INS-C 1個 | 光學校正片 DTW定制 1塊 | 電壓 AC ：110/220V 1個 | 計算機 自動影像儀器專用電腦+19.5”顯示器 1套 |
